Guía para Diseñar tu Sistema Solar en AutoCAD

En el mundo de las energías renovables, la precisión y la planificación son fundamentales para el éxito de cualquier proyecto. Una instalación fotovoltaica, ya sea residencial o a gran escala, requiere un diseño meticuloso que garantice su eficiencia, seguridad y durabilidad. Aquí es donde herramientas de diseño asistido por computadora (CAD) como AutoCAD se convierten en un aliado indispensable para ingenieros, técnicos y diseñadores. Este software permite crear diagramas unifilares y esquemas eléctricos detallados que sirven como el plano maestro para la instalación y el mantenimiento del sistema.

Dominar el diseño de sistemas solares en AutoCAD no solo eleva la calidad profesional de tus proyectos, sino que también optimiza el proceso de instalación, minimizando errores y asegurando que todos los componentes funcionen en perfecta armonía. A continuación, te guiaremos a través de los pasos esenciales para diseñar el diagrama de circuito de un sistema solar fotovoltaico utilizando este potente software.

¿Por Qué Utilizar AutoCAD para el Diseño Solar?

Aunque existen softwares especializados en energía solar, AutoCAD sigue siendo una herramienta de referencia por varias razones clave:

• Precisión y Escalabilidad: Permite dibujar con una precisión milimétrica, esencial para los esquemas eléctricos, y trabajar en proyectos de cualquier tamaño, desde una pequeña instalación en un tejado hasta un parque solar de varios megavatios.
• Estandarización: Es el estándar de la industria en muchos campos de la ingeniería y la arquitectura. Esto facilita la colaboración entre diferentes profesionales (electricistas, arquitectos, ingenieros civiles) que participan en el proyecto.
• Flexibilidad: Ofrece un control total sobre cada línea y cada símbolo del dibujo. Puedes personalizar cada aspecto del diseño para que se ajuste a los requisitos específicos del proyecto y a las normativas locales.
• Documentación Profesional: Genera planos limpios, claros y profesionales que son fáciles de interpretar por los equipos de instalación y son necesarios para la tramitación de permisos y legalizaciones.

Paso a Paso: Creando el Diagrama del Circuito en AutoCAD

El corazón del diseño de un sistema fotovoltaico es el diagrama eléctrico o unifilar. Este representa cómo se conectan los paneles solares entre sí y con los demás componentes del sistema, como inversores, protecciones y cuadros eléctricos. Veamos el proceso detallado.

1. Configuración Inicial del Espacio de Trabajo

Antes de empezar a dibujar, es crucial preparar tu archivo de AutoCAD. Este primer paso asegura que tu trabajo sea ordenado y esté a la escala correcta.

• Comando LÍMITES (LIMITS): Define el área de dibujo. Esto ayuda a gestionar el espacio y la visualización. Por ejemplo, puedes establecer límites de 0,0 a 1000,1000 dependiendo de la complejidad de tu esquema.
• Comando UNIDADES (UNITS): Configura las unidades de tu dibujo. Para diagramas eléctricos, aunque no representan una escala física real, es buena práctica trabajar en unidades decimales y sin una unidad específica (o milímetros si se prefiere) para mantener la coherencia.

2. Construcción de los Strings Solares

Un “string” es un conjunto de paneles solares conectados en serie para alcanzar el voltaje de trabajo requerido por el inversor. En el diagrama, cada panel se representa simbólicamente.

Puedes dibujar un rectángulo simple para representar un panel fotovoltaico. Dentro de él, añade los símbolos de polaridad (+) y (-). Una vez que tienes el símbolo de un panel, utiliza el comando MATRIZ (ARRAY) para replicarlo verticalmente y crear una columna que represente un string completo. Por ejemplo, si un string tiene 10 paneles, crearás una matriz de 10 filas y 1 columna. Dibuja las líneas que conectan el polo negativo de un panel con el positivo del siguiente para representar la conexión en serie.

3. Ensamblaje del Array Fotovoltaico

Un “array” o campo fotovoltaico está compuesto por múltiples strings conectados en paralelo en una caja combinadora. Una vez que has diseñado tu primer string, puedes usar el comando COPIA (COPY) para replicarlo varias veces, creando así el conjunto completo de strings que formarán tu array. Asegúrate de dejar espacio suficiente entre cada string en tu diagrama para que el esquema sea claro y legible.

4. Diseño de la Caja Combinadora DC (DC Combiner Box)

La caja combinadora es un componente crítico. Su función es unir las salidas de varios strings en un único circuito y alojar los dispositivos de protección (fusibles o seccionadores) para cada string.

• Dibujo de Fusibles y Barras Colectoras: Dentro de un rectángulo que representará la caja combinadora, dibuja los símbolos para los fusibles de DC. Un símbolo común es un rectángulo pequeño con una línea que lo atraviesa. Deberás dibujar un fusible por cada string. A continuación, dibuja dos líneas horizontales más gruesas que representarán las barras colectoras (bus bars), una para el polo positivo y otra para el negativo.
• Conexión de los Strings a los Fusibles: Dibuja líneas desde la salida positiva de cada string hasta su fusible correspondiente. La salida de todos los fusibles se conectará a la barra colectora positiva. Las salidas negativas de todos los strings se conectarán directamente a la barra colectora negativa.

5. Integración de Protección y Control

Desde la caja combinadora, la energía fluye hacia el inversor, pero antes debe pasar por un interruptor seccionador principal de corriente continua.

• Interruptor Seccionador DC (DC Isolator): Dibuja el símbolo del interruptor seccionador en las líneas que salen de las barras colectoras de la caja combinadora. Este dispositivo es crucial para poder desconectar de forma segura todo el campo fotovoltaico del resto de la instalación para tareas de mantenimiento.
• Nomenclatura y Etiquetado: Este es uno de los pasos más importantes. Utiliza la herramienta TEXTO (TEXT) de AutoCAD para etiquetar cada componente: “String 1”, “String 2”, el valor de cada fusible (ej. “15A”), “Seccionador DC”, etc. Una nomenclatura clara evita confusiones y errores catastróficos durante la instalación.

6. Conexión de Múltiples Arrays

Si tu proyecto es grande y consta de varios arrays, cada uno con su propia caja combinadora, el proceso se repite. El diagrama mostrará cómo las salidas de cada caja combinadora se unen (a menudo en otra caja de combinación de nivel superior o directamente en las entradas del inversor central) antes de llegar al inversor.

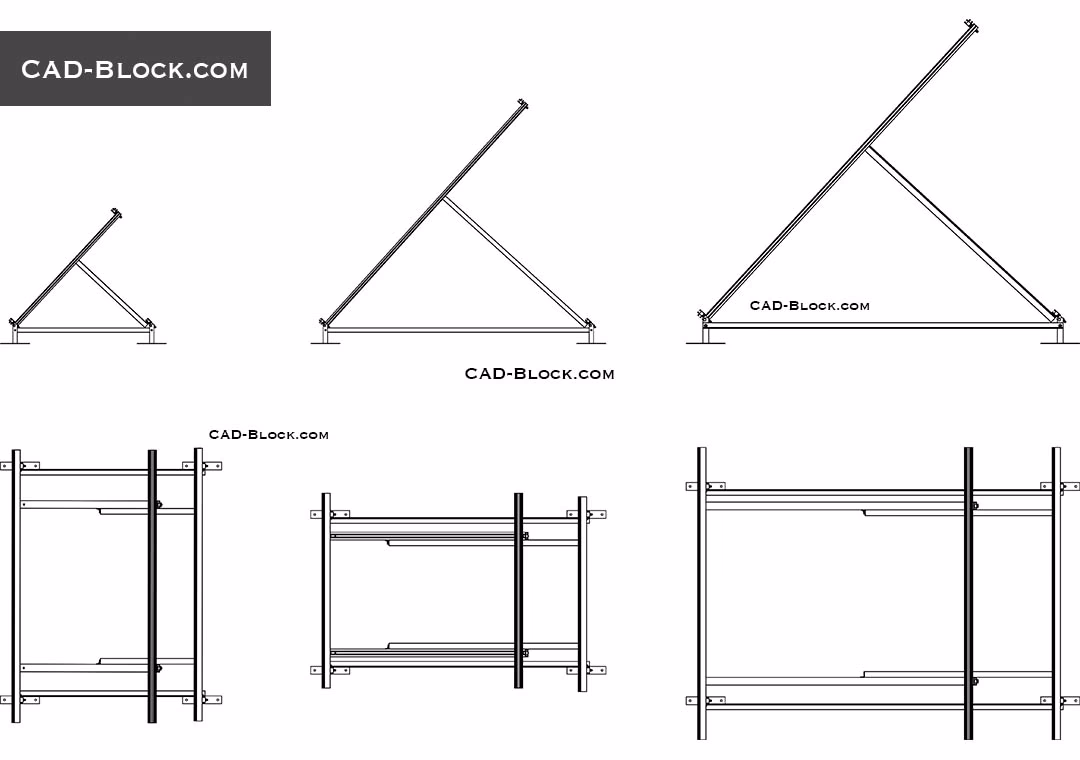

Optimizando el Flujo de Trabajo: El Poder de los Bloques CAD

Dibujar cada símbolo desde cero una y otra vez es ineficiente. Aquí es donde los bloques CAD transforman tu manera de trabajar. Un bloque es un conjunto de objetos guardados como una única entidad que puedes insertar repetidamente en tu dibujo.

Puedes crear tus propios bloques para cada componente: un bloque para un panel solar, un bloque para un fusible, un bloque para un inversor, etc. Al hacerlo, te aseguras de que todos los símbolos sean idénticos, manteniendo la consistencia en todo el plano. Además, si necesitas modificar el símbolo, solo tienes que editar la definición del bloque y todas sus inserciones se actualizarán automáticamente. Esto ahorra una cantidad de tiempo incalculable y reduce drásticamente el riesgo de errores.

Tabla Comparativa: Diseño Manual vs. Uso de Bloques CAD

Preguntas Frecuentes (FAQ)

¿Necesito ser un experto en AutoCAD para diseñar un sistema solar?

No necesitas ser un experto absoluto, pero sí es fundamental tener un conocimiento sólido de los comandos 2D básicos como LÍNEA, RECTÁNGULO, CÍRCULO, COPIA, MATRIZ, TEXTO y, sobre todo, cómo crear y gestionar BLOQUES. La práctica y el estudio de los símbolos eléctricos estándar son la clave.

¿Existen softwares específicos para diseño solar además de AutoCAD?

Sí, existen herramientas muy potentes y especializadas como PV*SOL, Helioscope o PVSyst. Estos programas automatizan muchos cálculos (producción energética, sombras, etc.) y la generación de diagramas. Sin embargo, AutoCAD ofrece una flexibilidad sin igual para personalizar los planos y detalles constructivos, y a menudo se usa en combinación con estos otros softwares.

¿Dónde puedo encontrar símbolos eléctricos estándar para AutoCAD?

Puedes encontrar librerías de bloques CAD con símbolos eléctricos estándar (IEC, NEMA) en numerosos sitios web, algunos gratuitos y otros de pago. También muchos fabricantes de componentes fotovoltaicos (como inversores o paneles) ofrecen los bloques CAD de sus productos en sus propias páginas web.

¿Este diseño en AutoCAD es suficiente para realizar la instalación?

El diagrama unifilar es una parte esencial, pero no la única. Un proyecto completo también requiere un plano de implantación (dónde van físicamente los paneles y equipos), un análisis estructural del tejado o terreno, cálculos de cableado y protecciones, y una memoria técnica descriptiva. El diagrama de AutoCAD es el lenguaje común que une todos estos aspectos.

Conclusión

Diseñar un sistema solar fotovoltaico en AutoCAD es un proceso metódico que convierte un concepto de generación de energía en un plan de construcción preciso y profesional. Siguiendo los pasos de configuración, construcción de strings y arrays, y el detallado de las cajas de conexión y protecciones, se puede crear una documentación robusta y fiable. La incorporación de buenas prácticas, como el uso extensivo de bloques CAD, no solo acelerará tu trabajo, sino que también elevará la calidad y reducirá los errores, garantizando que tus proyectos solares sean seguros, eficientes y exitosos.
