Anatomía de un Sistema Solar Térmico

Cuando pensamos en energía solar, la imagen que suele venir a la mente es la de paneles oscuros sobre un tejado. Pero, ¿alguna vez te has preguntado qué hay detrás de un sistema que calienta el agua de tu hogar usando solo el sol? Un sistema solar térmico es mucho más que sus captadores; es un conjunto de componentes ingeniosamente diseñados que trabajan en armonía para convertir la radiación solar en confort para tu familia. Para que la magia suceda y puedas disfrutar de agua caliente sanitaria (ACS) o incluso de apoyo a la calefacción, es crucial que cada pieza cumpla su función a la perfección. Conocer estas partes no solo saciará tu curiosidad, sino que te permitirá entender mejor el funcionamiento, el mantenimiento y el potencial de ahorro de tu instalación.

Los Componentes Principales: El Corazón del Sistema

Un sistema solar térmico es como el sistema circulatorio del cuerpo humano. Tiene un corazón que bombea, venas que transportan y órganos que utilizan la energía. A continuación, desglosamos los elementos esenciales que componen este fascinante engranaje.

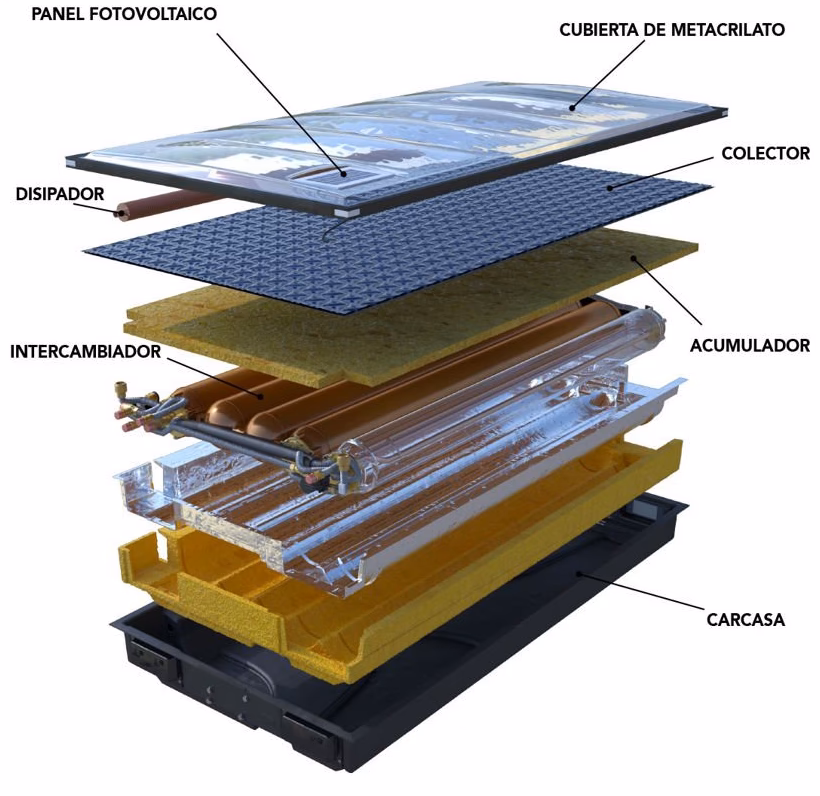

1. Captadores Solares: Los Recolectores de Energía

Son, sin duda, la parte más visible y conocida. Los captadores solares, también llamados colectores o paneles solares térmicos, son los encargados de la tarea fundamental: atrapar la energía de la radiación solar y transferirla en forma de calor a un fluido. Es importante no confundirlos con los paneles fotovoltaicos, que convierten la luz solar en electricidad. Los captadores térmicos se centran exclusivamente en el calor. Existen varios tipos, clasificados principalmente por la temperatura que pueden alcanzar y su diseño constructivo.

Tipos de Captadores según su Temperatura:

• Baja Temperatura: Son colectores planos sin cubierta protectora. Son más sencillos y económicos, capaces de alcanzar temperaturas máximas de 50°C. Son ideales para la climatización de piscinas o para sistemas de agua caliente en climas muy cálidos.
• Media Temperatura: Estos son los más comunes en viviendas para ACS y calefacción. Incorporan una cubierta de vidrio transparente que genera un efecto invernadero, minimizando las pérdidas de calor y permitiendo alcanzar hasta 90°C.
• Alta Temperatura: Diseñados para aplicaciones industriales o sistemas que requieren mayor temperatura, incorporan una segunda cubierta o tecnologías de vacío para un aislamiento superior. Pueden superar los 150°C.

Tipos de Captadores según su Construcción:

La tecnología detrás de la captación también varía, dando lugar a dos diseños principales:

• Colector Solar Plano: Consiste en una caja aislada con una cubierta de vidrio, dentro de la cual hay una placa absorbedora de color oscuro (generalmente negro o azul selectivo) por la que circula una tubería en forma de serpentín. El sol calienta la placa, y esta transfiere el calor al fluido que circula por la tubería.
• Colector de Tubos de Vacío: Está formado por una serie de tubos de vidrio cilíndricos. Cada tubo contiene en su interior otro tubo con un absorbedor. El espacio entre ambos tubos está al vacío, lo que actúa como un aislante térmico perfecto, reduciendo drásticamente las pérdidas de calor. Son más eficientes, especialmente en climas fríos o días nublados, pero también más costosos y frágiles.

2. Circuito Hidráulico: Las Arterias del Sistema

El circuito es el conjunto de tuberías aisladas que transporta el calor desde los captadores hasta donde se va a utilizar o almacenar. Generalmente, se divide en dos:

• Circuito Primario: Es un circuito cerrado que conecta los captadores con el intercambiador de calor. Por él circula un fluido caloportador, que suele ser una mezcla de agua y anticongelante (glicol), para proteger la instalación de las heladas y la corrosión.
• Circuito Secundario: Es el circuito que contiene el agua que vamos a consumir (ACS) o que irá al sistema de calefacción. Recibe el calor del circuito primario a través del intercambiador.

3. Intercambiador de Calor: El Punto de Transferencia

El intercambiador de calor es el dispositivo donde la magia de la transferencia de energía ocurre. El fluido caliente del circuito primario pasa a través de él, cediendo su calor al agua fría del circuito secundario, pero sin que ambos fluidos lleguen a mezclarse. En muchas instalaciones domésticas, este componente no es una pieza separada, sino que está integrado dentro del depósito acumulador, generalmente en forma de un serpentín por el que circula el fluido primario.

4. Acumulador: La Batería Térmica

El sol no brilla las 24 horas, pero necesitamos agua caliente por la noche o en días nublados. Aquí es donde entra en juego el acumulador. Es un depósito de agua con un aislamiento térmico de alta eficiencia (similar a un termo gigante) que almacena el agua caliente producida durante las horas de sol para que esté disponible cuando se necesite. Su capacidad es crucial y debe estar bien dimensionada según el consumo de la vivienda y la superficie de captadores instalada.

Elementos de Control y Seguridad: El Cerebro y los Guardianes

Para que el sistema funcione de manera autónoma, eficiente y, sobre todo, segura, se necesitan una serie de componentes adicionales que actúan como el cerebro y los protectores de la instalación.

1. Bombas de Circulación

En los sistemas de circulación forzada, las bombas son el corazón que impulsa el fluido caloportador a través del circuito primario. Sin ellas, el líquido no se movería desde los captadores en el tejado hasta el acumulador en el interior de la vivienda. Son bombas de bajo consumo diseñadas para mover el caudal necesario para una transferencia de calor óptima.

2. Vaso de Expansión

Los fluidos, al calentarse, aumentan su volumen. Este aumento de volumen genera un incremento de la presión en el circuito cerrado. El vaso de expansión es un pequeño depósito con una membrana elástica en su interior que absorbe este exceso de volumen, manteniendo la presión del sistema dentro de unos límites seguros y evitando daños en tuberías y otros componentes.

3. Panel de Control o Centralita

Es el cerebro electrónico del sistema. Utiliza sondas de temperatura ubicadas en los captadores y en el acumulador para tomar decisiones inteligentes. Cuando detecta que la temperatura en los captadores es suficientemente superior a la del acumulador, activa la bomba para iniciar la transferencia de calor. Cuando las temperaturas se igualan o el sol deja de calentar, la detiene para evitar que el sistema se enfríe. También gestiona los sistemas de apoyo (como una caldera o resistencia eléctrica) y muestra información sobre el estado de la instalación.

Tipos de Sistemas Solares Térmicos

Existen dos configuraciones principales para las instalaciones solares térmicas, cada una con sus propias características:

1. Sistema por Termosifón

Es el sistema más simple y económico. Funciona por un principio físico natural: la convección. El fluido, al calentarse en los captadores, pierde densidad y asciende de forma natural hacia el acumulador, que obligatoriamente debe estar situado a una altura superior a los paneles. El fluido más frío del acumulador, más denso, desciende por gravedad hacia los captadores para volver a ser calentado. No requiere bombas ni centralita, lo que lo hace muy fiable y libre de mantenimiento eléctrico. Su principal desventaja es estética y estructural, ya que todo el equipo (paneles y depósito) se instala en el tejado.

2. Sistema de Circulación Forzada

Es el sistema más versátil y eficiente. Utiliza una bomba de circulación controlada por una centralita para mover el fluido. Esto permite que el acumulador se pueda instalar en cualquier lugar de la vivienda (sótano, sala de calderas), independientemente de la ubicación de los paneles. Ofrece un mayor control sobre el funcionamiento y es la solución obligatoria para grandes instalaciones o para sistemas que apoyan a la calefacción. Aunque es más caro y complejo, su flexibilidad y rendimiento lo convierten en la opción preferida en muchas situaciones.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia entre un panel solar térmico y uno fotovoltaico?

La diferencia es fundamental: el panel térmico aprovecha el calor del sol para calentar un fluido (generalmente agua), mientras que el panel fotovoltaico convierte la luz del sol directamente en electricidad. Son tecnologías completamente distintas con propósitos diferentes.

¿Qué mantenimiento necesita una instalación solar térmica?

El mantenimiento es relativamente bajo. Se recomienda una revisión anual por un profesional para verificar la presión del circuito primario, el estado del fluido anticongelante (glicol), la limpieza de los captadores y el correcto funcionamiento de los elementos de seguridad como la válvula y el vaso de expansión.

¿Un sistema solar térmico funciona en días nublados?

Sí, aunque con menor rendimiento. Los captadores solares, especialmente los de tubos de vacío, son capaces de aprovechar la radiación difusa que atraviesa las nubes. No calentarán el agua tan rápido ni a tan alta temperatura como en un día soleado, pero seguirán aportando energía y reduciendo el consumo del sistema de apoyo.

¿Qué es el glicol y por qué se usa en el circuito primario?

El glicol es un tipo de anticongelante que se mezcla con agua para crear el fluido caloportador del circuito primario. Su función principal es evitar que el agua se congele dentro de los captadores y las tuberías durante el invierno, lo que podría provocar roturas y daños graves en la instalación. Además, contiene aditivos que protegen el circuito contra la corrosión.
